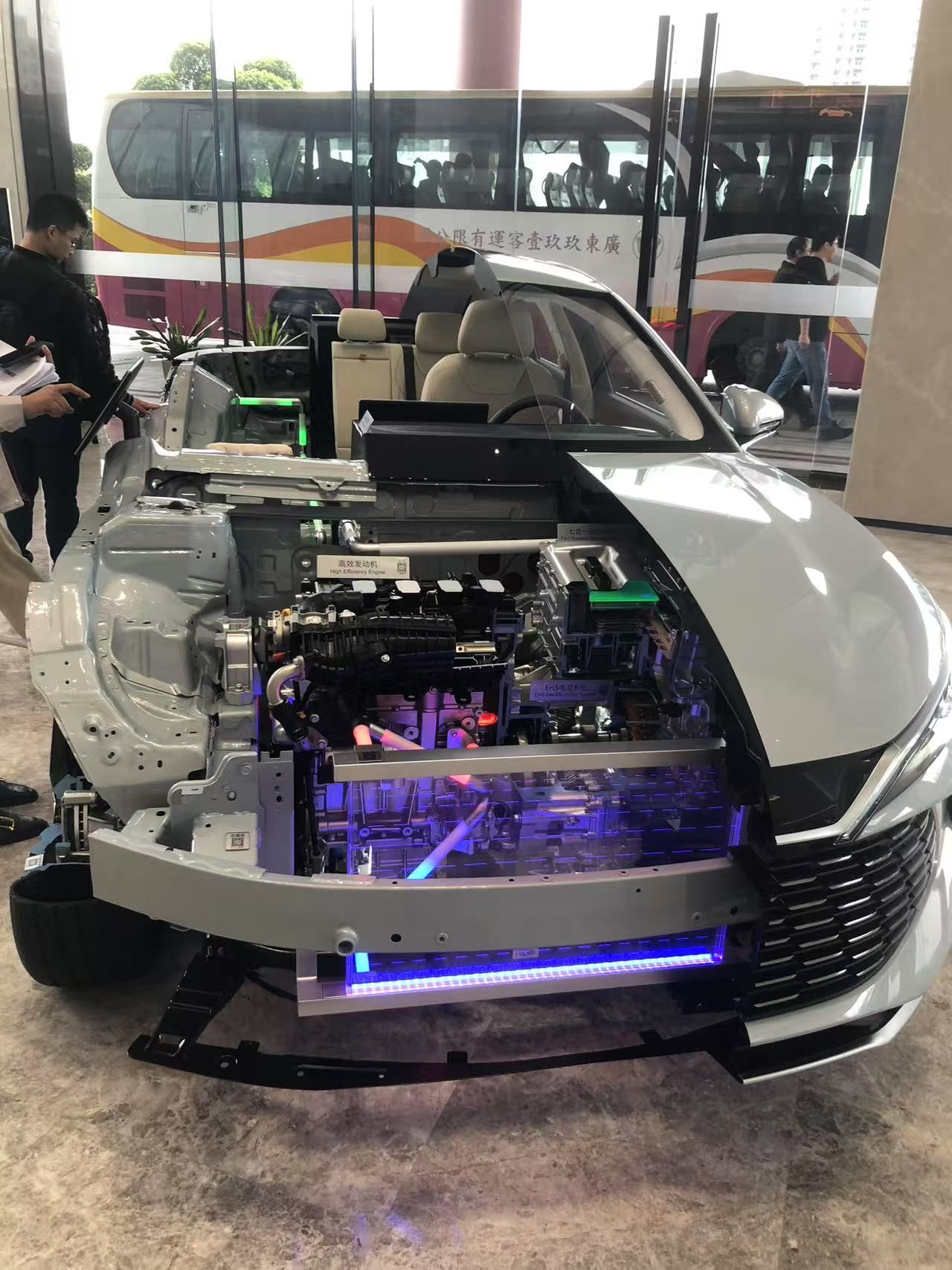

汽车动力系统教学剖面模型制作案例（基于参考图）
本方案以教学展示为核心目标，旨在通过实体模型直观呈现汽车动力系统结构，重点突出剖面布局的真实性与部件的可辨识性。
一、核心制作工艺：结构还原与功能可视化
框架构建与外壳处理：
选用轻质高密度泡沫板（厚度15-20mm）或ABS工程塑料板作为车身基础材料。依据设计图纸，用精密线锯切割出完整车体轮廓，再沿车辆纵轴线精准剖切，形成左右对称的剖面（切口需平整）。
关键加固： 在车身内壁（尤其底盘、A/B柱位置）嵌入铝制/硬木龙骨框架，确保模型在切割后不变形，承托内部部件重量。
核心部件定位与固定：
发动机与变速箱： 采用高精度树脂铸造件（比例按车身匹配），或通过3D打印（光敏树脂）定制。依据实车布局，在发动机舱内用金属支架+强力胶定位，确保角度与悬置点仿真。
电池组（混动/电动系统）： 用亚克力板层叠粘合模拟电芯结构，内部嵌入可调光LED灯带（冷白光/蓝紫色），通过隐藏走线连接外部控制器。电池组支架用ABS板榫接固定于底盘。
传动与管线系统：
传动轴、排气管等使用铜管/铝管弯折而成，表面做拉丝处理。
线束、油管、冷却管用不同直径的彩色软胶管模拟，按实车路径排布，末端连接相应部件接口。管线卡扣可用微型塑料夹替代。
内饰与细节植入：
座椅、方向盘采用PVC软胶注塑件或精雕油泥翻模件，粘贴在驾驶舱指定位置。
中控台、仪表盘等通过薄ABS板雕刻+移印贴纸还原基础界面。
二、材料选择：平衡质感与加工性
主结构： 高密度泡沫板（易切割塑形）/ ABS板（强度高，边缘平整）
机械部件： 树脂铸件（仿真细节优）/ 3D打印件（定制灵活，但需后处理）
透明件/灯光： 亚克力板（透光性好）/ LED灯带（低压安全）
管路系统： 铜管（金属质感）、彩色硅胶软管（弹性仿真）
小零件： PVC软胶（座椅）、塑料微缩件（螺丝/卡扣）
粘接： 模型专用强力胶（泡沫/塑料兼容）、环氧树脂（重负载位置）
三、后期处理与上色：教学功能的点睛之笔
基础着色：
车身外壳喷涂汽车原厂色金属漆，使用遮盖胶带保护剖面切口，喷涂后呈现工业切割面的平整质感。
发动机、变速箱等金属部件：
基底喷 哑光深灰/黑色
干扫银色珐琅漆突出棱角与螺栓
排气管喷烧铁色渐变漆（橙褐→深灰）
内饰：座椅喷米色皮革纹漆，仪表台用深灰+浅灰分色。
管线系统标识强化：
冷却液管：橙色哑光漆
燃油管：黄色漆+黑色斜条纹（安全标识）
电路线束：黑色底色+白色字母符号移印贴
高压电缆（电池区域）：亮橙包覆管，表面印闪电符号
灯光系统集成：
在电池组、仪表盘、车灯位置预埋LED，通过微型开关+USB供电控制。
蓝紫光重点照射电池区（象征高压电），白光点亮仪表盘读数。
保护与说明：
整体喷涂半光透明保护漆，防剐蹭且统一光泽。
按实车位置粘贴功能性标识贴纸（如发动机型号、电压警示标、部件名称）。在支架上增设可插拔解说牌（如混动原理示意图）。
四、还原度控制关键点
结构比例： 车身剖面角度、部件位置与实车一致（如发动机倾角、电池底盘布局）
色彩语义： 管道颜色符合行业通用标识标准（如红=冷却、黄=燃油）
灯光语言： 蓝光聚焦电池区域，强化新能源特征认知
剖面逻辑： 切口精准平直，裸露结构无遮挡，突出传动/电路核心路径
