一、项目背景

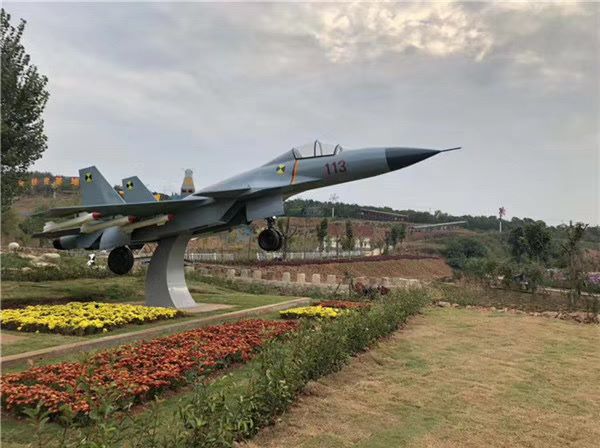

本案例为某航空主题公园定制的歼-11战斗机户外展示模型，要求模型具备90%以上的还原度，能够长期耐受户外环境。模型需精准呈现歼-11标志性的双发重型战斗机特征，包括苏-27血统的气动外形、典型空优涂装以及战术编号等细节。

二、制作工艺与流程

1. 数据采集与模型设计

• 基于歼-11BS原型机（编号113）的测绘数据，采用三维激光扫描技术获取精确外形参数

• 重点优化机翼与机身接合部、进气道等复杂曲面结构的数据处理

• 针对户外展示需求，强化垂尾与主翼连接处的结构设计

2. 主体结构制作

• 机身骨架：采用航空铝管焊接框架，关键节点使用304不锈钢加强件

• 蒙皮制作：

  • 主翼与机身：3mm厚玻璃钢（FRP）真空吸塑成型，模具精度控制在±0.5mm

  • 垂尾与平尾：高密度聚氨酯泡沫CNC加工，表面覆0.3mm碳纤维布




• 活动部件：

  • 前缘襟翼采用铰链式可动设计（固定15°展开状态）

  • 起落架支柱使用激光切割钢板，带液压缓冲结构仿真




3. 细节部件加工

• 导弹挂架：数控加工铝合金挂梁，表面硬质氧化处理

• 光电探头：3D打印透明树脂件，内部蚀刻光学窗口纹路

• 座舱盖：5mm厚聚碳酸酯真空成型，内表面丝印HUD图案

三、表面处理工艺

1. 底材处理

• FRP部件经240-800目阶梯式水磨，喷涂环氧底漆填补微孔

• 金属部件喷砂处理（120目白刚玉），表面粗糙度Ra5.0μm

2. 涂装工艺

• 底漆层：双组份环氧底漆，灰色调色（RAL7001）

• 主色喷涂：

  • 机身整体喷涂改性聚氨酯哑光银灰（FS36320）

  • 雷达罩单独处理（深灰RAL7021）




• 旧化处理：

  • 0.2mm喷笔进行蒙皮接缝渍洗

  • 发动机舱周边做轻度油污效果




• 标识制作：

  • "113"编号采用丝网印刷工艺

  • 军徽使用高精度水转印技术




3. 防护处理

• 整体喷涂2K聚氨酯哑光清漆

• 易磨损部位追加含氟涂层

四、户外适应性设计

1. 抗风结构：

   • 主翼内部预埋铝制加强肋

   • 垂尾根部增设不锈钢支撑件

2. 排水系统：

   • 机背设计隐形导流槽

   • 起落架舱设置排水孔

3. 模块化设计：

   • 可快速拆解为机身/左翼/右翼三大模块

   • 最大单件尺寸控制在2.2×1.5m
