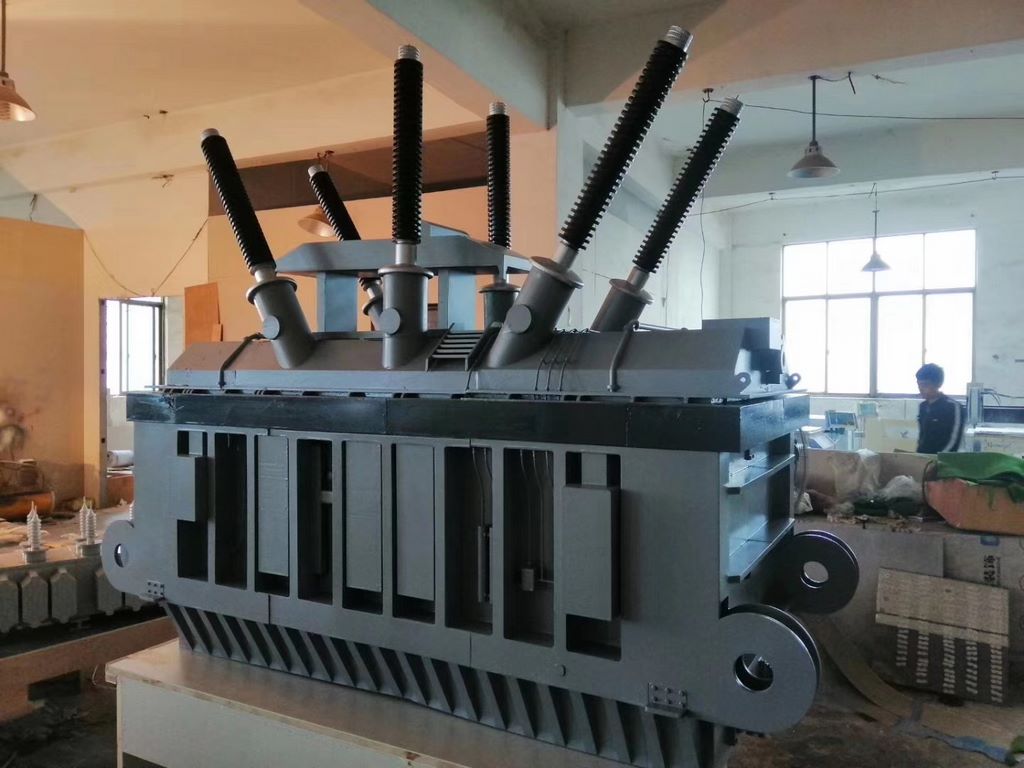

变压器模型展示模型,电气设备模型制作厂家

变压器模型制作工艺方案

一、核心结构制作

1. 铁芯成型工艺

• 采用激光切割层压硅钢片，每片单独做边缘去毛刺处理，叠装时交替排列形成阶梯状接缝

• 铁轭部分用磁吸式卡扣固定，可模拟真实变压器的拆卸检修状态

2. 绕组制作工艺

• 低压绕组使用退火铜带绕制，表面镀哑光锡防止氧化

• 高压绕组采用漆包线多层密绕，每层间粘贴绝缘皱纹纸

• 出线端子CNC加工黄铜件，车削出螺纹结构并与绕组锡焊连接

二、外壳与附件制作

1. 油箱壳体加工

• 主体采用ABS板热弯成型，焊缝处注入模型专用胶水模拟焊接痕迹

• 散热片通过铝板蚀刻工艺制作，单片厚度控制在视觉合理比例

• 油位计用亚克力管内置染色甘油，配合可滑动红色浮标

2. 绝缘组件还原

• 套管采用透明树脂浇注成型，内嵌螺旋纹路模拟瓷绝缘子

• 升高座3D打印尼龙材质，表面喷砂后做紫外线老化处理

三、表面处理工艺

1. 基础涂装

• 油箱整体喷涂底漆后，采用磁性吸附定位模板进行分色喷涂

• 铭牌使用照相蚀刻工艺制作，内容包含可定制参数栏

• 接地标识采用移印技术，符合IEC标准颜色规范

2. 旧化处理

• 焊缝处干扫金属色突出焊接质感

• 油箱底部喷涂渐变锈渍效果，混合真实铁粉增强立体感

• 散热片间隙渗入深色渍洗液强化阴影层次

四、动态功能实现

• 可拆卸顶盖设计，内部绕组结构可视

• 油枕设计为透明观察窗结构，可见浮动油位指示器

• 配置微型LED照明系统，通电可模拟运行状态

五、质检与包装

• 完成品需通过三次不同角度光源检查，确保各部件装配公差达标

• 运输箱内衬防静电珍珠棉，关键部位使用硅胶模具固定
