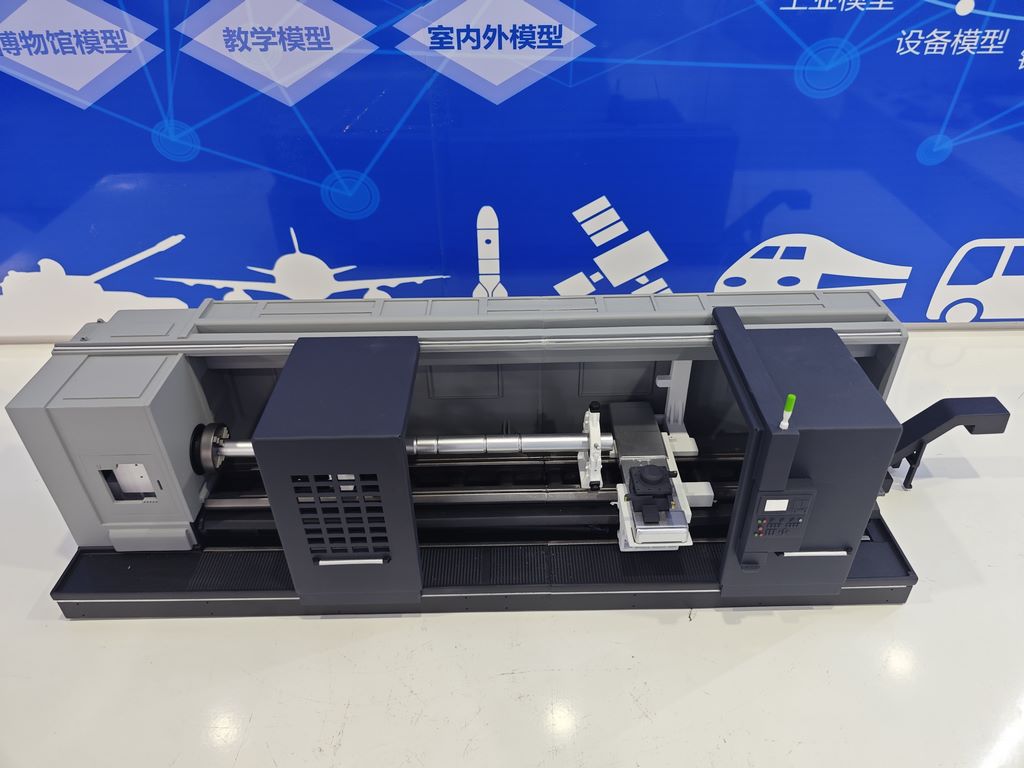

数控机床设备模型制作工艺流程

一、前期准备阶段

1. 三维扫描与测绘 采用非接触式激光扫描仪对原型机床进行全方位扫描，获取精确的曲面数据。重点采集主轴箱、刀塔、导轨等关键部件的结构特征，确保后续建模误差控制在±0.5mm以内。

2. 数字化建模 使用工业级三维建模软件重构机床外形，保留以下特征细节：

• 床身铸造纹理

• 操作面板按键布局

• 液压管路走线

• 安全防护门开合结构

二、材料选择与加工

1. 主体结构材料

• 床身：航空铝材CNC加工（表面喷砂处理）

• 导轨：不锈钢精密线切割

• 防护罩：2mm亚克力热弯成型

2. 运动部件制作

• 主轴组件：黄铜车削加工+镀铬处理

• 刀塔：锌合金压铸件

• 滚珠丝杠：3D打印尼龙件

三、表面处理工艺

1. 金属部件处理

• 电解抛光去除加工刀痕

• 阳极氧化着色（机床灰RAL7035）

• 局部做旧处理模拟使用痕迹

2. 非金属部件处理

• 亚克力罩UV打印企业logo

• 操作面板丝印按键标识

• 警告标签采用转印工艺

四、装配调试

1. 模块化组装 按照真实机床装配流程分步组装：

• 床身调平（使用激光水平仪）

• 导轨滑块预紧力调整

• 主轴动态平衡测试

2. 可动结构实现

• 防护门配备阻尼铰链

• 刀塔设置12工位分度

• 工作台加装微型直线导轨
