一、项目定位与设计规划

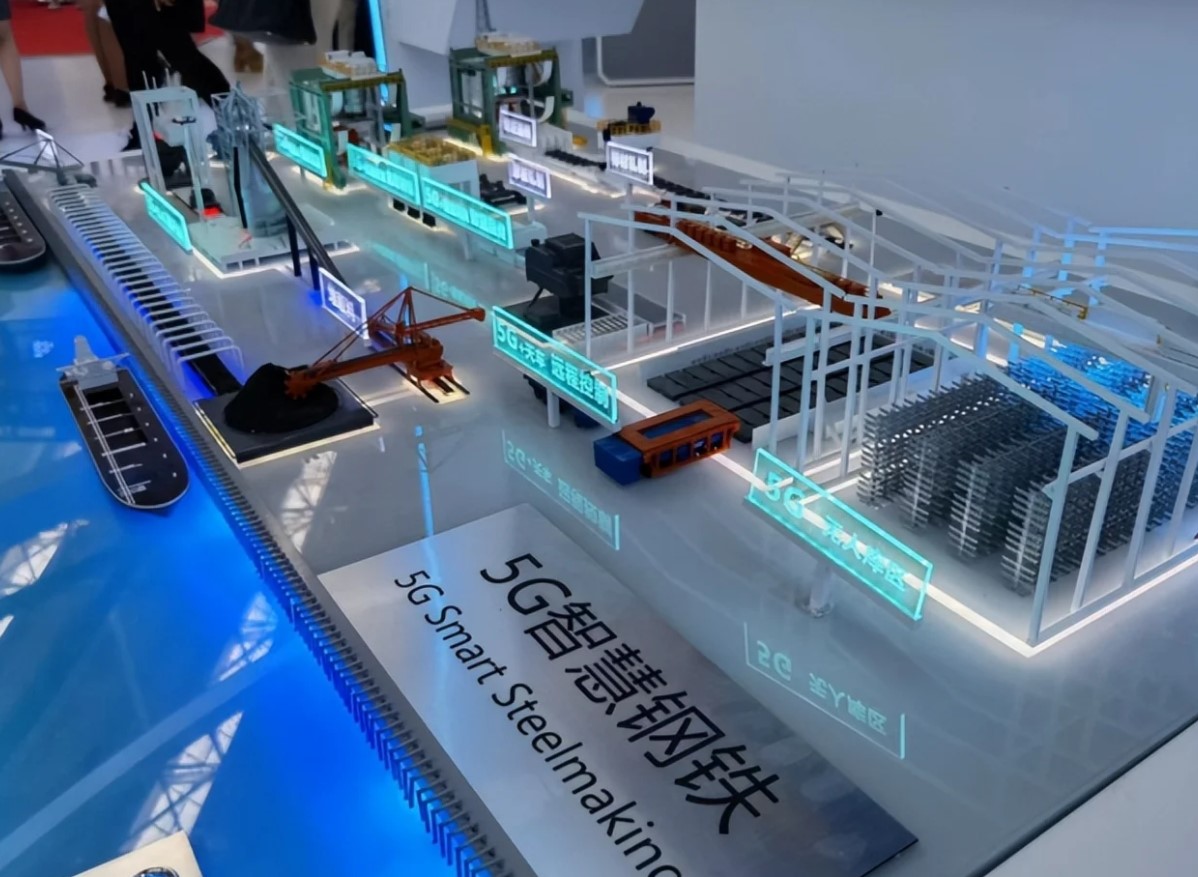

本项目需还原某钢铁厂5G智能化改造场景，包含原料区、炼钢炉、连铸机、热轧产线及5G控制中心五大模块。设计阶段采用"虚实结合"手法：实体模型展现设备机械结构，透明亚克力分层展示5G信号传输路径。

二、材料选型与模块预制

1. 主体结构材料

• 设备骨架：2mm厚铝板（激光切割成型，确保重型设备的结构强度）

• 微型炼钢炉：石英玻璃管+铜箔包边（模拟金属熔池效果）

• 5G基站：3D打印树脂构件（表面镀铬处理）

2. 动态组件

• 无人天车系统：微型步进电机+碳纤维轨道（载重200g模拟真实吊运）

• AGV小车：磁导航模块+亚克力车体（按1:50比例缩小）

三、核心工艺实施

1. 炼钢区特效制作

• 使用橙色LED灯带配合雾化器，在石英玻璃管内部营造钢水流动效果

• 炉体外部粘贴高温氧化效果贴膜

2. 5G信号可视化

• 在设备间铺设光纤导光条，通过PWM调光模块实现脉冲式蓝光流动

• 控制中心穹顶采用渐变镀膜玻璃，呈现数据交互的动态投影

3. 热轧产线细节

• 不锈钢辊道组配合微型输送带

• 轧机液压装置用铜管+硅胶套模拟真实作动

四、涂装与旧化处理

1. 基础涂装

• 设备主体：哑光工业灰底漆+聚氨酯面漆（防指纹处理）

• 管道系统：色标管理（氩气管路天蓝、氧气管路黑色）

2. 环境融合

• 地台喷涂环氧树脂+铁粉混合物，磁吸式固定设备

• 用矿物油渍效果液在轴承部位制作渗漏痕迹

3. 光电整合

• 在连铸结晶器位置安装RGB灯珠，模拟不同钢种颜色变化

• HMI人机界面采用高清印刷电路板图案贴装
