海上安装船模型制作案例

一、项目背景与需求确认

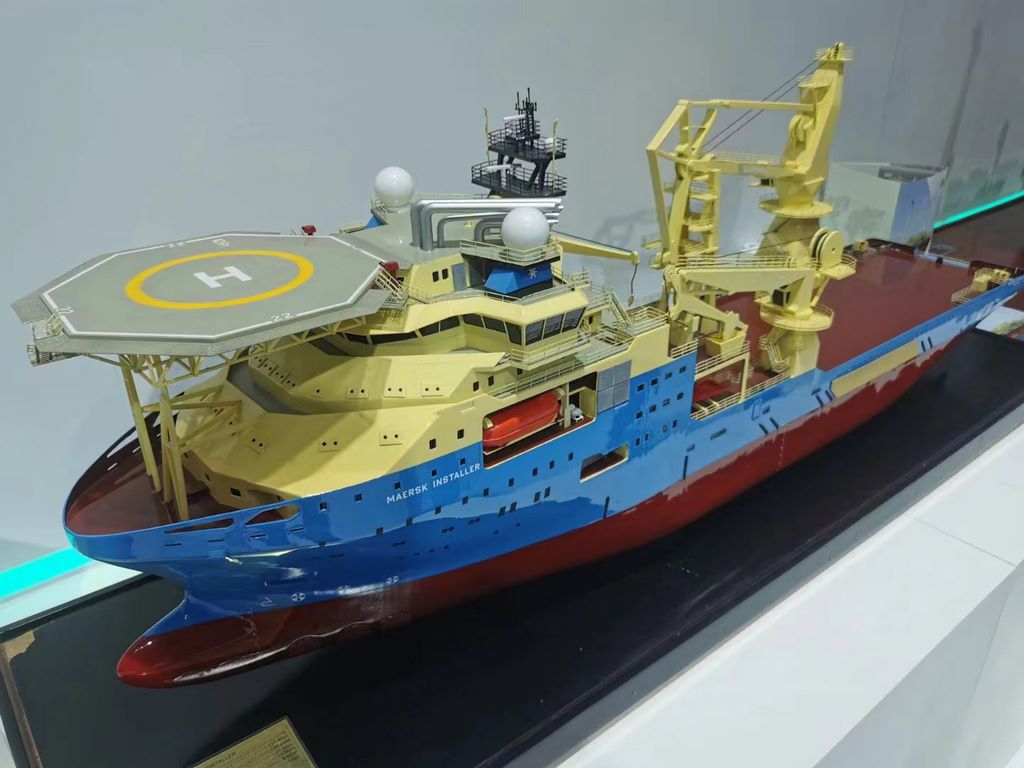

客户提供的MAERSK INSTALLER安装船图纸要求制作30公分长的展示级模型，还原度需达到90%以上。模型需要准确呈现该船的工程特征，包括船体结构、起重机系统、直升机甲板等关键细节，并严格匹配原船的蓝、黄、红三色涂装方案。

二、制作工艺流程

1. 3D建模与结构优化
   基于客户图纸进行三维建模，重点还原船首的破浪设计、中部重型起重机基座及后部直升机甲板。将模型拆分为船体、上层建筑、起重机等模块，确保各部件拼装精准。

2. 3D打印与材料选择
   船体采用工业级光固化打印机整体成型，使用高韧性灰色树脂确保结构强度。起重机臂、雷达罩等细节部件使用透明树脂打印，后期通过镀膜工艺增强质感。打印完成后进行超声清洗和UV二次固化。

3. 表面精修与预组装
   对船体接缝与层纹进行精细打磨，重点处理水线区与甲板边缘。舷窗、舱门等细节部位用光敏补土填补。所有部件进行试装校验，确保装配精度。

4. 涂装与细节处理
   船身主色采用马士基标准蓝，水线以下喷涂深红色，上层建筑采用米黄色。甲板防滑层使用特殊纹理处理。船名"H22"标识采用高精度水贴工艺。在起重机基座等部位进行轻微旧化处理，增强真实感。

5. 动态效果集成
   可加装微型LED灯光系统，模拟雷达旋转和航行灯效果。直升机甲板下方设置磁吸触点，便于后期维护。
