在航空航天装备的科普与成果展示中，高精度剖面模型是拆解复杂结构、传递工业力量的核心载体。本次我们为某航空企业定制了大涵道比航空发动机剖面展示模型，以 90% 以上的结构还原度与精密工艺，完整复刻了风扇叶片、压气机、燃烧室等核心组件的剖面形态，助力客户在行业展会与科普活动中直观呈现航空动力的精密魅力。

一、需求梳理与前期筹备

在材料选择上，结合展示需求与结构强度要求，我们选用了高强度合金材料作为核心机匣与叶片的开模原料，保证复杂曲面的成型精度与耐用性；风扇外壳采用碳纤维纹理复合材料，还原真机的轻量化质感；内部叶片与管路则通过 3D 打印实现精细化制作；同时根据原型发动机的银灰、炭黑、金属银等色彩，提前调配哑光漆料与金属色浆，为后续上色环节做好准备。

二、核心制作工艺与装配流程

1. 模具开发与基础成型

• 先通过三维扫描获取原型发动机的完整数据，将各段机匣拆分为对称半壳，分别开发精密铸造模具，通过 CNC 加工保证模具的曲面精度，确保成型后机匣线条流畅、无拼接痕迹。

• 风扇叶片与压气机叶片采用失蜡法精密铸造，还原叶片的气动曲面与前缘细节，再通过线切割工艺制作剖面形态，清晰展示叶片的内部结构。

• 管路与支架等细小部件通过 3D 打印成型，保证复杂结构的精准还原，同时减轻模型整体重量。

2. 精密装配与剖面校准

3. 表面处理与上色工艺

• 外壳与机匣：为风扇外壳喷涂炭黑色哑光漆，还原碳纤维纹理质感；为机匣喷涂银灰色金属漆，通过局部拉丝处理模拟金属锻造痕迹。

• 内部组件：为叶片与火焰筒喷涂亮银色金属漆，突出金属光泽；为管路与支架喷涂深灰色，与核心组件形成视觉对比，强化结构层次。

• 细节强化：用细笔勾勒螺栓、接口等微小细节，还原真机的装配痕迹；最后整体喷涂一层哑光保护清漆，既保留金属质感，又能有效防止色彩氧化与磨损。

4. 展示效果优化

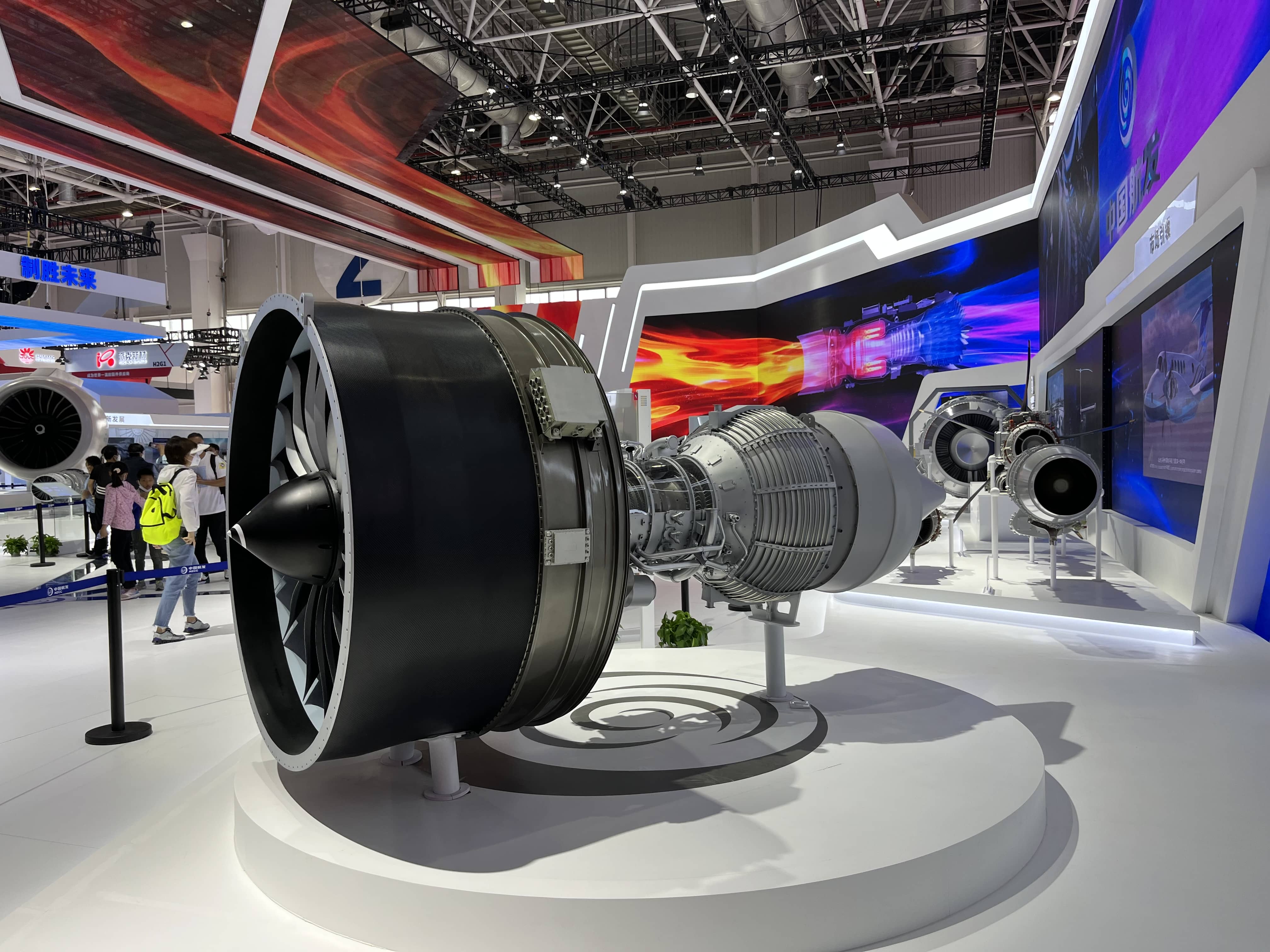

为适配展会与科普场景，我们定制了圆形旋转展示底座，支持手动与电动两种旋转模式，让参观者能 360° 观察剖面结构；底座表面绘制环形纹理，模拟发动机运转轨迹，同时预留灯光接口，可在剖面内部加装暖黄色氛围灯，突出核心组件的结构细节。同时设计可拆卸防护栏，既保障模型安全，又不影响参观者近距离观察。

三、项目成果与客户反馈
