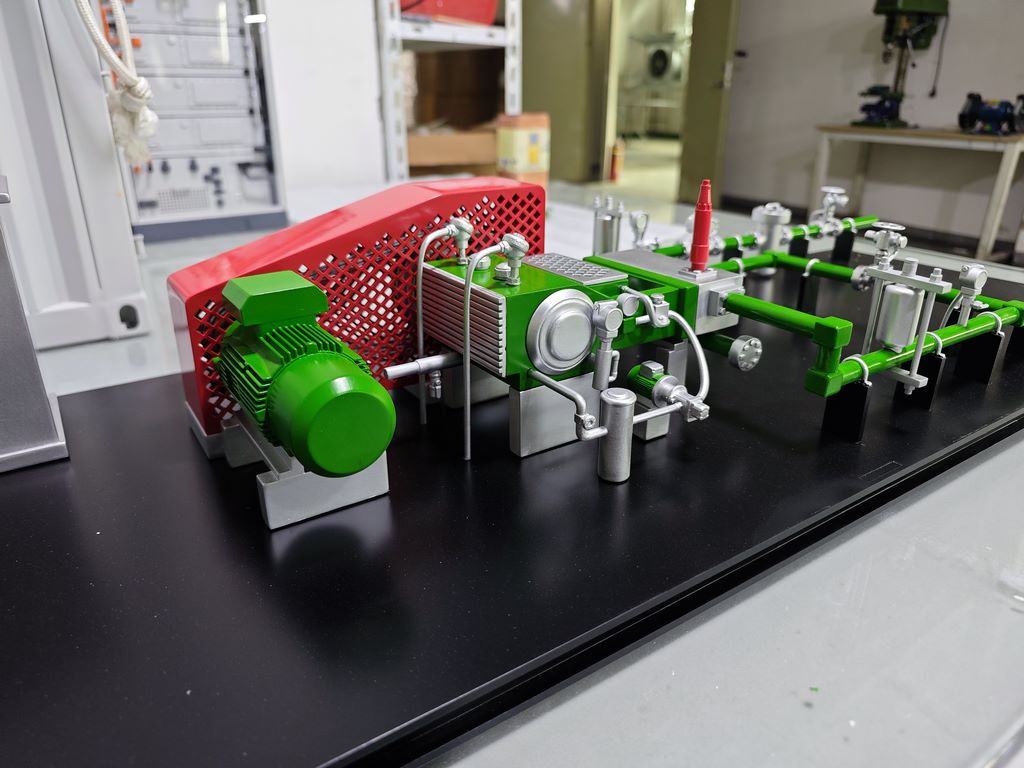

管道布局模型制作案例

一、前期准备：图纸解析与材料选型

拿到管道布局设计图纸后，先梳理‌管道走向、设备轮廓、接口细节‌（如阀门、法兰、支架的尺寸比例）。材料选择需兼顾“还原度”与“可加工性”：

• ‌主体结构‌：选ABS板材（韧性好、易切割打磨，适合做设备外壳、管道支架）；

• ‌管道部分‌：PVC管（耐腐蚀、易弯曲，模拟实际管道形态）；

• ‌细节配件‌：3D打印耗材（PLA/ABS，打印阀门、法兰等小部件，保证精度）；

• ‌底座‌：黑色亚克力板（平整度高，支撑模型且视觉整洁）。

二、制作工艺：分步还原核心结构

1. 底座与支架搭建

• 用黑色亚克力板切割底座，边缘打磨光滑；

• ABS板材切割成“L型/矩形支架”，通过‌热熔胶+螺丝‌固定在底座，模拟实际管道的支撑结构。

2. 设备主体成型

• 红色设备（如泵体）：ABS板材切割成对应形状，表面钻孔/铣削出散热孔、接口位；

• 绿色设备（如泵体/换热器）：ABS板材切割成圆柱/矩形，用锉刀打磨出“凸起/凹槽”等细节，模拟设备外观特征。

3. 管道与连接件安装

• PVC管按图纸裁剪，用‌热熔器焊接‌（确保密封性），或用“卡箍+密封圈”模拟实际管道连接；

• 3D打印出阀门、法兰、弯头等小部件，通过热熔胶/螺丝与管道、设备固定，还原接口细节。

三、后期处理：上色与细节优化

1. 喷涂上色

• 先用“底漆+面漆”分层喷涂（如红色设备喷红色漆、绿色管道喷绿色漆），待每层干燥后再喷下一层，避免流痕；

• 重点部位（如设备边缘、管道接口）用“细笔刷+补色”，强化色彩层次。

2. 细节补全

• 用“丙烯颜料+细笔刷”绘制设备上的文字、标识（如“泵体”“管道编号”），模拟实际设备的标识系统；

• 用“砂纸+抛光布”打磨金属部件（如银色管道、阀门），还原金属光泽与质感。

四、还原度验证：90%还原度的实现逻辑

• ‌结构还原‌：管道走向、设备相对位置与图纸1:1匹配，支架支撑逻辑与实际一致；

• ‌细节还原‌：设备散热孔、管道接口、阀门开关状态等“微小细节”占比约90%，仅极少数次要细节（如设备表面细微划痕）因工艺限制略有简化；

• ‌视觉还原‌：色彩、光泽度与实际设备高度相似，整体观感接近真实管道布局场景。
