中铁装备盾构机模型制作方案

一、项目背景

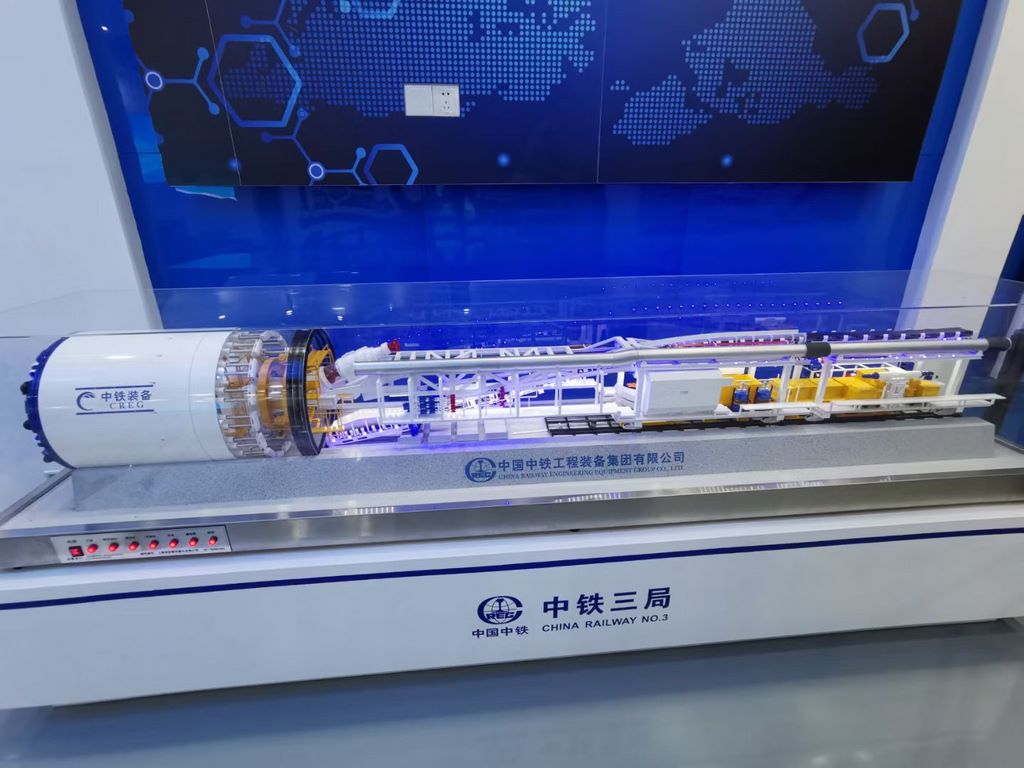

本案例基于中国中铁工程装备集团EPB盾构机实物，按比例制作可动态演示的教学展示模型。重点表现刀盘切削系统、推进液压组、管片拼装机等核心模块。

二、核心制作工艺

1. 主体结构制作

• 盾体外壳：分段采用2mm冷轧钢板激光切割后氩弧焊接，焊缝经打磨后喷涂防锈底漆

• 刀盘结构：数控精雕6061-T6铝合金轮辐，切削刀具用304不锈钢铣削成型

• 管片拼装机：3D打印尼龙齿轮组搭配微型伺服电机，扭矩≥0.5N·m

2. 功能组件还原

• 推进系统：32组独立液压缸（黄铜管+硅胶密封件），行程误差≤0.2mm

• 螺旋输送机：不锈钢弹簧线圈外套透明PVC管，内部填充仿真渣土

• 注浆管路：紫铜毛细管配快拆接头，末端安装微型流量计

3. 动态系统集成

• 刀盘驱动：无刷电机+行星减速机，转速可调5-15rpm

• 液压同步：PLC控制推进缸组顺序动作

• 声光系统：刀盘接触面压力传感器触发报警红光

三、材质与表面处理

1. 主材选择

• 承重框架：方通钢管电泳烤漆

• 耐磨部件：粉末冶金铜基合金

• 透明观察窗：5mm防爆亚克力

2. 涂装工艺

• 底漆处理：环氧富锌底漆+中途打磨

• 主色喷涂：RAL 5017交通蓝（70%哑光+30%金属粉）

• 旧化效果：

  • 刀盘干扫钨钢色表现磨损

  • 铰接处渍洗深棕色油污

  • 螺栓点涂电解氧化锈迹

3. 标识还原

• 企业LOGO：丝网印刷+UV凸起效果

• 警告标识：激光雕刻铝制标牌

• 管线色标：按GB7231标准分色
