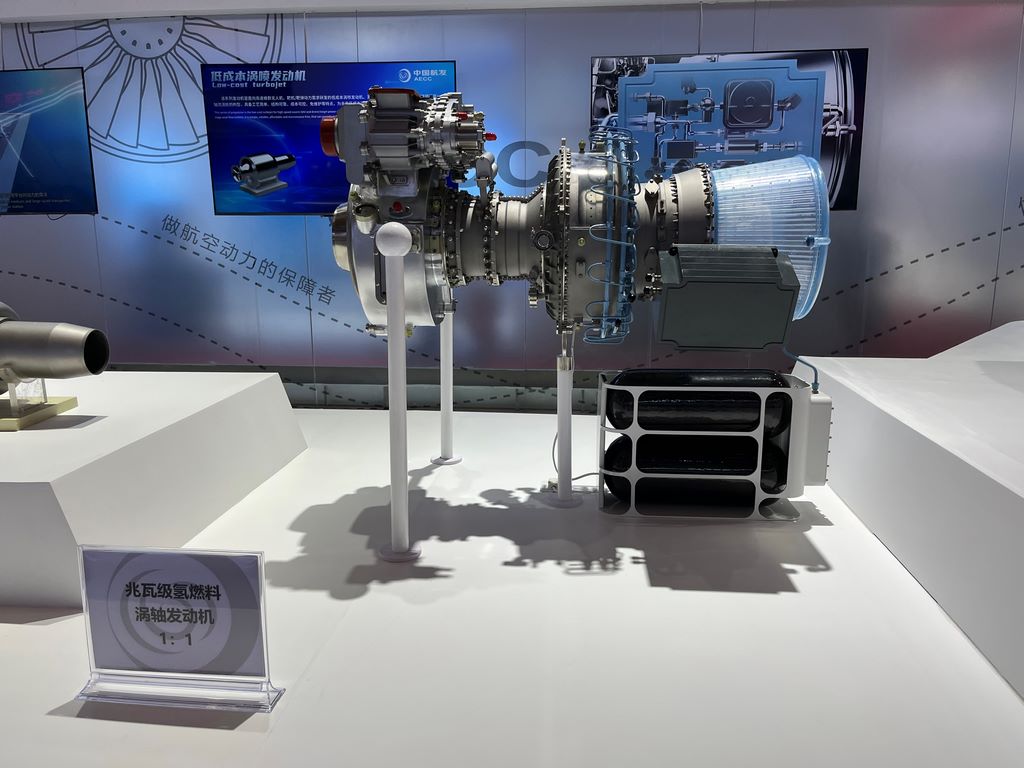

涡轴发动机1:1比例模型制作案例

一、项目背景与需求

某航空发动机制造企业委托我司制作一台涡轴发动机1:1比例展示模型，用于技术展示和培训教学。客户提供了完整的工程图纸、三维数据和实物照片，要求模型严格按照图纸制作，外观还原度达到90%以上，重点表现发动机的外部结构特征和主要部件形态。

二、制作工艺与流程

1. 图纸分析与数据处理
   基于客户提供的工程图纸和三维数据，我们的技术团队进行了详细的逆向工程处理。使用三坐标测量仪对关键尺寸进行复核，确保所有零部件的比例和位置关系准确无误。特别关注压气机、燃烧室、涡轮等核心部件的结构特征。

2. 主体结构制作

• 发动机壳体：采用航空铝材CNC加工成型，表面进行喷丸处理以还原真实质感

• 压气机组件：使用高强度树脂3D打印，叶片采用五轴精雕工艺

• 涡轮部件：不锈钢精密铸造，表面进行抛光处理

• 管路系统：按照实际走向布置，使用铜管和软管组合

3. 细节还原

• 所有螺栓、卡箍等连接件均按实物比例制作

• 线束和传感器接口位置精确还原

• 铭牌和标识采用激光雕刻工艺

三、表面处理与涂装

1. 基底处理

• 金属部件进行脱脂、磷化处理

• 非金属部件表面打磨至Ra0.8光洁度

• 关键配合面进行特殊防锈处理

2. 涂装工艺

• 主体采用航空专用底漆+面漆喷涂

• 高温区域使用耐高温特种涂料

• 管路系统按功能分区着色

• 标识和警告标记采用丝网印刷

3. 特殊效果处理

• 高温部位模拟氧化变色效果

• 结合面处添加轻微油渍效果

• 活动部件保留适当磨损痕迹

四、质量检验与控制

1. 尺寸检验

• 使用三坐标测量仪对关键尺寸进行全检

• 装配间隙控制在±0.2mm以内

• 整体轮廓度误差不超过1.5mm

2. 外观检验

• 色差控制在ΔE≤1.5

• 表面处理效果与实物对比

• 所有标识清晰可辨

3. 装配测试

• 各部件顺利组装到位

• 可动部件运转顺畅

• 整体稳定性测试
