翼龙无人机户外展示模型制作案例

一、项目背景

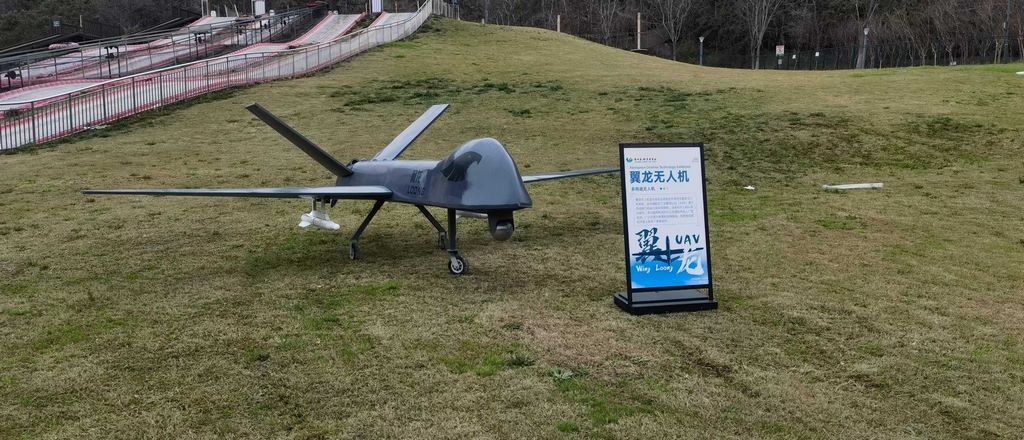

本案例为某军事主题展览定制的翼龙无人机户外展示模型，要求模型具备高还原度（90%以上）、耐候性强，且能适应长期户外展示。模型需完整呈现翼龙无人机的气动外形特征，包括机翼结构、尾翼布局、传感器舱等细节，同时兼顾轻量化与结构稳定性。

二、制作工艺与流程

1. 三维扫描与数据修复
   基于客户提供的翼龙无人机原始设计图纸，采用高精度三维扫描仪对缩比样机进行点云采集，通过Geomagic软件修复数据缝隙，确保机翼曲面、进气道等复杂结构的连续性。针对户外展示需求，对机翼前缘、起落架支架等易受风载部位进行局部结构强化。

2. 主体框架成型

   • 机身骨架：采用航空铝管焊接内框架，关键节点使用304不锈钢螺栓加固，整体抗风等级达8级。

   • 蒙皮制作：机翼与机身蒙皮选用2mm厚玻璃纤维增强环氧树脂（FRP）真空吸塑成型，通过阴模阳模对压工艺保证1mm以内的接缝精度。垂尾与平尾采用CNC雕刻高密度聚氨酯泡沫芯材，表面覆0.5mm碳纤维布增强。

3. 细节部件加工

   • 传感器舱：3D打印透明ABS材质光电球罩，内部蚀刻模拟镜头纹路，外喷半光透明清漆。

   • 起落架：激光切割2mm钢板制作缓冲支柱，轮胎采用实心硅胶浇注，表面压制胎纹。

   • 武器挂架：数控精雕铝合金挂梁，硬质氧化处理模拟金属质感。

三、表面处理工艺

1. 底材预处理
   FRP部件经240-600目阶梯式水磨后，喷涂双组份环氧底漆填补细微针孔。铝制零件采用喷砂（80目棕刚玉）形成Ra6.3μm粗糙度，增强涂层附着力。

2. 分色喷涂

   • 主色层：采用PPG航空涂料，先整体喷涂军灰色（RAL7013）底漆，再通过遮蔽膜分区喷涂深灰（RAL7021）数码迷彩。

   • 渗线处理：用0.3mm喷笔沿蒙皮接缝勾勒深褐色渍洗液，模拟真实战机磨损痕迹。

   • 标识还原：水转印中国空军标志，局部手绘战术编号，边缘做轻度褪色处理。

3. 防护涂层
   整体喷涂2K聚氨酯哑光清漆，关键部位额外施加含氟疏水涂层，紫外线加速测试验证保色周期达5年。

四、户外适应性优化

1. 排水设计：在机翼前缘设置隐蔽导流槽，防止雨水积聚。

2. 防雷击措施：垂尾顶部预埋铜制避雷针，接地电阻＜4Ω。
