储能设备模型制作案例

项目背景

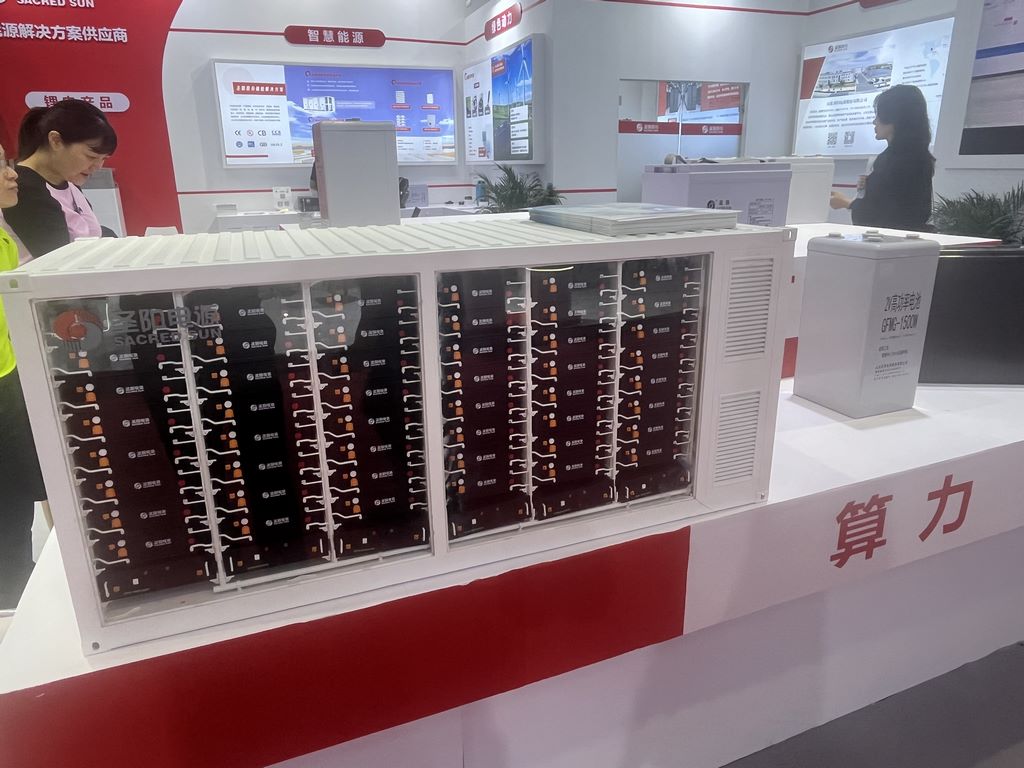

受新能源企业委托，制作比例的模块化储能设备展示模型，需精确还原电池舱体结构、冷却管路及智能监控单元等特征部件，要求整体还原度达90%以上。

核心制作工艺

1. 舱体成型

• 电池舱采用3mm航空铝板激光切割，折弯处预留0.5mm工艺槽避免应力变形

• 透明观察窗用2K光固化树脂浇注，内嵌激光雕刻的电池模块网格纹路

• 防爆阀按实物等比缩小，使用铜质蚀刻片叠加制作浮雕效果

2. 管路系统

• 冷却主管道选用柔韧硅胶管热缩定型，分支管路用镀镍黄铜管手工弯折

• 法兰连接处车制微型不锈钢卡箍，螺栓头采用0.8mm六角螺母实物装配

3. 电子元件

• 智能控制面板UV打印电路纹路，LED状态灯植入SMD0402贴片灯珠

• 电压表头拆解改造微型石英钟机芯，表盘定制丝印企业VI色标

表面处理工艺

• 底漆喷涂：先喷灰色环氧底漆填补细微划痕，80℃烘烤固化

• 分色处理：舱体主色使用杜邦哑光工业漆，橙色安全标识采用遮喷工艺

• 旧化效果：用珐琅漆渍洗管线接缝处，粉彩干扫突出舱门磨损边缘

环境集成方案

• 基座铺设真实碎石压制的环氧地坪漆，边缘做紫外线老化处理

• 安全围栏用0.3mm不锈钢丝编织，电解着古铜色模拟户外氧化

• 背景板喷绘渐变雾化效果，与模型接合处种植耐旱苔藓缓冲视觉
