油田沙盘模型制作：从概念到实践的全解析
油田沙盘模型制作：从概念到实践的全解析
第一部分：概念分解介绍

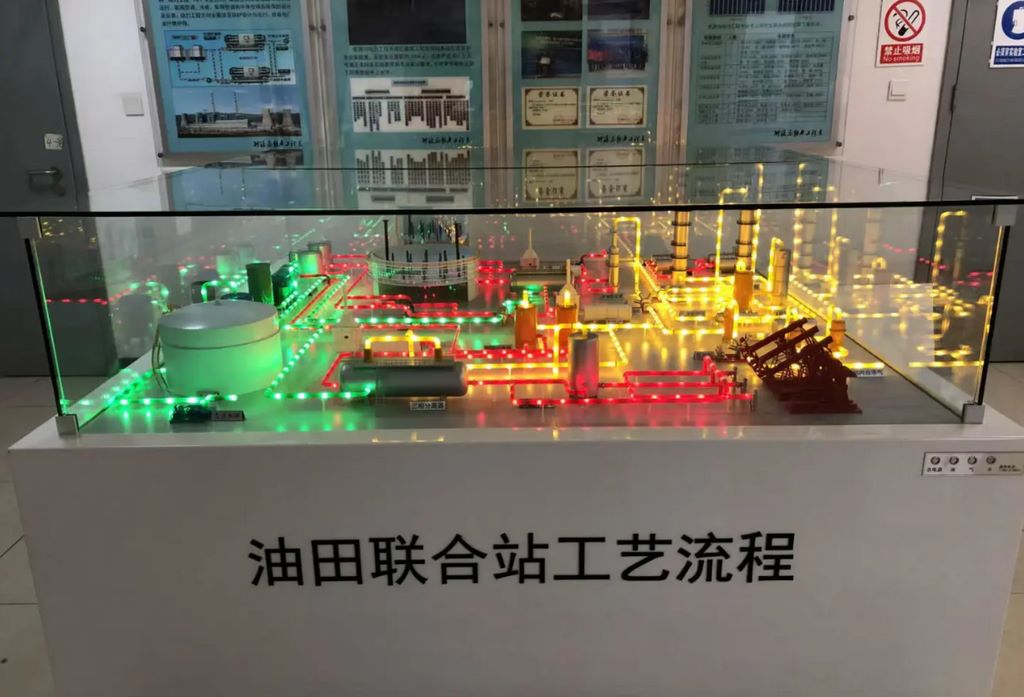

油田沙盘模型是一种通过三维立体形式模拟油田地质结构、开发布局及生产流程的实体模型。它不仅直观呈现地下油藏分布、井位部署、管道走向等关键信息，还融合了地质学、工程学与可视化技术，成为油田规划、教学培训及决策支持的重要工具。其核心构成包括：
地质层模型：模拟地层岩性、断层、油水界面等地质特征；
开发设施模型：还原钻井平台、采油树、集输管道等工程结构；
动态演示系统：通过灯光、流体模拟展示注水开发、油气运移等动态过程；
第二部分：相关疑问与解答
Q1：油田沙盘模型与普通沙盘有何本质区别？
A：传统沙盘仅展示地形地貌，而油田沙盘需精准复现地下千米级的地质构造，例如通过透明树脂层表现不同渗透率岩层，用微型阀门模拟井控系统。其制作精度需达到地质勘探数据级，误差控制在毫米级。
Q2：制作油田沙盘是否需要专业地质知识？
A：必须具备双重能力：一方面需解读地震勘探、测井曲线等原始数据；另一方面需掌握工业设计原理，例如用等高线密度表达地层倾角，用颜色渐变区分油藏饱和度。建议由地质工程师与模型师联合开发。
第三部分：制作油田沙盘的核心价值
决策优化：通过可视化呈现复杂油藏，帮助工程师直观对比不同开发方案的经济性与技术可行性，例如模拟水驱前缘推进速度对采收率的影响。
风险预控：在物理模型上模拟井位碰撞、管道应力等工程风险，提前发现设计缺陷。某油田通过沙盘测试发现原方案中3口井存在高压层串通风险，避免经济损失超2亿元。
培训革新：新员工通过操作实体模型掌握抽油机工作原理，比传统课堂培训效率提升60%。中石油某培训基地引入交互式沙盘后，学员实操考核通过率从72%升至95%。
第四部分：标准化制作流程
1. 数据采集与处理
收集地质报告、三维地震数据、开发方案等原始资料
使用Petrel软件构建地质模型，导出STL格式数字高程模型
对数据进行降维处理，提取关键特征参数（如孔隙度、渗透率等值线）
2. 结构设计阶段
按1:500比例确定模型尺寸，预留20%空间用于动态演示系统
采用分层结构设计：底层为钢骨架支撑，中层为地质层，上层为开发设施
设计可拆卸模块，便于展示不同开发阶段变化（如从勘探到生产的全过程）
3. 材料选择与加工
地质层：使用环氧树脂浇铸，掺入不同颜色石英砂表现岩性差异
油管：采用0.8mm不锈钢丝弯制，表面电镀处理防氧化
表面处理：喷涂哑光漆减少反光，局部做旧处理增强真实感
通过系统化制作流程，油田沙盘模型可实现从"静态展示"到"智能决策平台"的跨越。某海上油田项目通过引入数字孪生技术，使模型更新周期从3个月缩短至72小时，为动态调整开发策略提供了依据。这种虚实融合的模型体系，正在成为智慧油田建设的重要基础设施。
